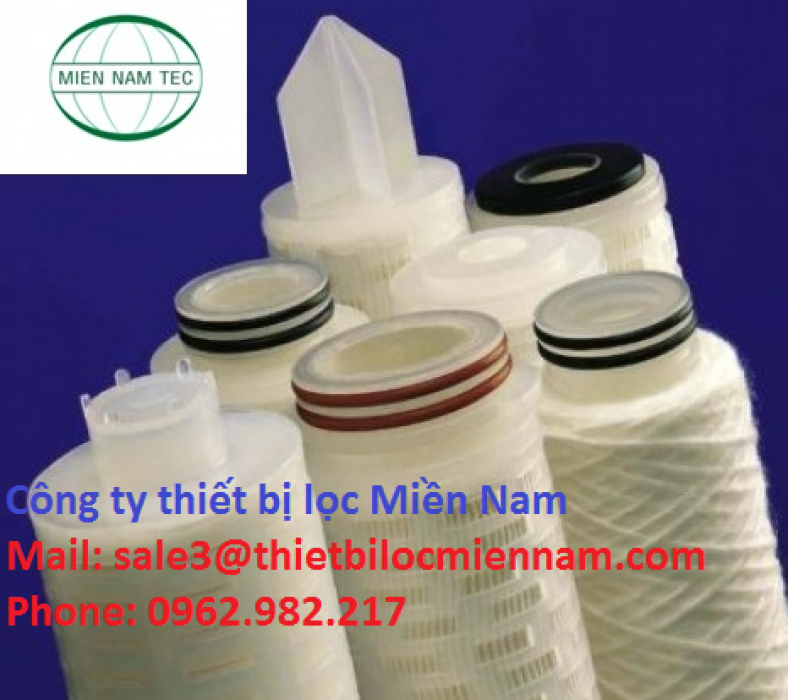

Lõi Lọc Thuốc Đông Dược
Trong Đông y, để bào chế thuốc uống dạng nước từ các vị thuốc từ rễ, lá, hoa và quả với thành phần thích hợp và nấu (sắc) lên. Các hoạt chất từ rễ, lá, hoa tiết ra từ đó tạo nên dung dịch có tác dụng chữa bệnh, phục hồi và bồi bổ cơ thể.
Để chất lượng thuốc được tốt, không cặn (xác thuốc) người ta phải loại bỏ các xác, cặn nhỏ trước khi đóng chai hoặc bào chế thành thuốc viên để sử dụng. Những cách phổ biến được sử dụng cho việc xử lý cặn của thuốc là vải lọc, túi lọc, lõi lọc.
Lọc xác thuốc bằng cách dùng Lõi Lọc Bông Nén (Lõi Lọc Trơn, Lõi Lọc Gòn)
Lõi Lọc Bông Nén với chất liệu là 100% Polypropylen, không phản ứng với các thành phần trong thuốc, an toàn dùng trong ngành dược phẩm và thực phẩm đã được FDA kiểm tra và cấp chứng chỉ.
Để sử dụng Lõi Lọc Bông Nén người ta dùng vỏ chứa bằng nhựa composite hoặc Inox (bình chứa lõi), thông thường trong ngành dược phẩm bình lọc bằng inox được sử dụng phổ biến và rộng rãi hơn.
Tùy theo nhu cầu, quy mô và lưu lượng cần lọc, người ta sử dụng bình lọc lõi có loại chứa 1 lõi hoặc nhiều lõi có chiều dài từ 10" đến 40".
Lọc thuốc bằng cách dùng Lõi Lọc Sợi Quấn ( Lõi Lọc Chỉ Quấn)
Cũng giống như lõi nén, Lõi Lọc Sợi Quấn cũng được làm từ chất liệu Polypropylen an toàn trong ngành thực phẩm và dược phẩm được cục FDA của Hoa Kỳ chứng nhận.
Điểm khác biệt cơ bản của Lõi Lọc Sợi Quấn với lõi lọc bông nén là nó có cấu tạo từng sợi quấn quanh trục làm bằng nhựa hoặc inox theo của cấp độ lọc. Chính vì vậy bề mặt của Lõi sợi quấn gồ ghề, không bằng phẳng cho nên diện tích bề mặt riêng của lõi sợi quấn lớn hơn lõi lọc bông nén, khả năng giữ cặn cao hơn, cặn dễ bám và phân tán đều trên bề mặt của lõi lọc sợi quấn.
Chất liệu Polypropylen chỉ chịu được nhiệt độ dưới 90oC. Do đó khi cần lọc thuốc có nhiệt độ cao hơn, thì có thể dùng lõi sợi quấn chất liệu cotton và core bên trong làm bằng inox.
Cả hai loại Lõi Lọc Bông Nén (Lõi Lọc Trơn, Lõi Lọc Gòn) và Lõi Lọc Sợi Quấn ( Lõi Lọc Chỉ Quấn) có cấp độ lọc từ 0.5 micron trở lên và thường dùng lọc thô (các cặn có kích thước lớn). Để lọc sạch cặn ở mức độ nhỏ hơn (từ 0.1 micron) người ta sử dụng lõi lọc giấy xếp.
Lọc thuốc bằng lõi giấy xếp (lõi lọc nhựa, lõi lọc hoả tiễn)
Các lớp giấy Polypropylene xếp chồng lên nhau và gấp nếp như cánh quạt. Chính vì vậy diện tích bề mặt riêng (bề mặt lọc) của lõi lọc giấy xếp là cao nhất, đồng thời cấp độ lọc sạch hơn, tinh hơn hai sản phẩm trên.
Lõi lọc giấy xếp thường dùng lọc thuốc ở giai đoạn cuối cùng, sau khi đã lọc thô bằng lõi lọc bông nén và lõi lọc sợi.
Trong 3 loại lõi lọc trên, lõi lọc bông nén có giá thấp nhất, kế đến là lõi lọc sợi quấn và Lõi lọc giấy xếp.
Tùy theo mức độ sạch cần thiết mà chọn lõi lọc cho phù hợp sao cho hiệu quả kinh tế là cao nhất.
